Die Klasse Flyvefisken der Königlichen Dänischen Marine wurden  geplant als Multi-Role Vessels als modulares System.
Im Heckbereich können Ausrüstung und Bewaffnung mittels Container/Stecksystem ausgetauscht werden.
Die dänische Werft Danyard A/S baute in der Zeit 1987 - 1996 14 Schiffseinheiten.
Das Prinzip ist einfach:
bei der Flyvefisken-Klasse handelt sich um einen einfachen Standardrumpf mit containerisierten Waffesystemen und -ausrüstungen,  die mit den Wechselbehältern die Rollen für die Überwachung, Oberflächenkampf, Unterwasserjagd/U-Jagd, Minenleger und -räumer oder gar in Sachen des Umweltschutzes schnell ändern läßt.
Die Standardausrüstung der Flyvefisken-Klasse  umfasst generell für alle Aufträge die Befehlsplattform, die Radarausrüstung und die am Rumpf-angebrachten Sonare mit ein.
Der Rumpf wird aus einem Sandwich FRP (faserverstärkter Plastik) mit einem zellularen Kern hergestellt.
Dieses Material verringert das Gewicht und die Wartung, da es antimagnetisch ist.
Elektromagnetische Kompatibilität (EMC) im nicht-metallischen Rumpf wird durch gesprühte Schichten Zink und Abschirmung der Kabelmuffen und der durchdringenden nicht-metallischen Rohre und der Luftschächte erzielt.

Tauschausrüstung:
    Raketen: Boeing Harpoon surface-to-surface missile system
        -Harpoon hat einen aktiven Radarkopf mit Trägheits-Mittlerkursanleitung, Sprengkopf mit 220 kg und einer Reichweite von
        120 km.
        -Mk 48 NATO Vertical Launch Seasparrow surface-to-air missile system
        Das Mk 48 Mod 3 Werfersystem ist ausgestattet mit 3 mit 6 Zellen zur Bekämpfung von Schiffseinheiten bis 1.000 t..
        Sie ist halt radargesteuert und hat eine Reichweite von 14 km
    Feuerkraft:
        -OTO Melara 76 mm, es ist möglich eine zweite Kanone dieses Standards zu verwenden, die Geschwindigkeit beträgt
       120 Schuss die Minute mit einer Reichweite von 16 km.
    Torpedos:
        -2 Torpedorohre mit Kabellenkung 53,3 cm
Länge / Höhe / Breite 54,0 / 9,0 / 3,0 meter
Bruttogewicht 320 to.
Motor 1 Gasturbine L500 mit 5.680 PS für 30 kn, 2 Diesel mit 6.960 PS für 19 kn.
Besatzung 17, erweiterbar je nach Auftrag auf 29
Bewaffnung Standard 1 St. 76 mm OTO Melara, 1 St. 12,7 mm MG
Containersätze:
 4 St.Harpoon SSM (2x2) oder
8 St. Harpoon SSM (2x4) und oder
6 St. Sea Sparrow VLS Mk.48
Alles erweiterbar:
2 St. 53,3 cm Torpedorohre oder
60 Seeminen
Gebaute Einheiten der Flyvefisken-Klasse

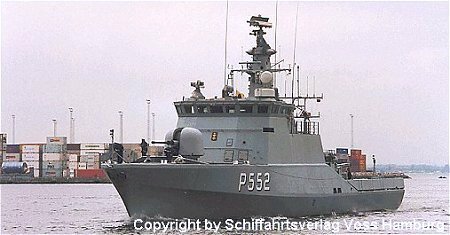

P550 FLYVEFISKEN P551 HAJEN P552 HAVKATTEN P553 LAXEN P554 MAKRELEN P555 STØREN P556 SVÆRDFISKEN
P557 GLENTEN P558 GRIBBEN P559 LOMMEN P560 RAVNEN P561 SKADEN P562 VIBEN P563 SØLØVEN
